大多数系统未经计算盲目放大管径，坡度也过大，造成安装成本增加，不得不降低吊顶高度。
冷凝水量的多少与室内环境的温湿度、室内湿负荷、冷冻水的进出口水温及盘管的结构等因素有关。一般冷冻水的供回水温度为7℃~12℃。这个温度是低于夏季空气露点温度的。
经查找室外设计参数资料我国甘肃、青海、宁夏、新疆平均室外计算相对湿度为54.5%、平均室外计算干球温度为25.1℃以上；其余省份的平均室外计算相对湿度为77%、其中大多数平均室外计算干球温度为29℃以上。此时对应的空气露点温度分别为15.3℃和24.65℃。
因此，如果对于空调系统使用是间断性的，室内空气的温湿度趋近于室外空气的温湿度时，再次开启空调运行时，会产生比较大的冷凝水量。
冷凝水量计算公式如下：
（）
ρ（）³
式中：W-冷凝水量，kg/h；G-盘管循环风量的质量流量，kg/h；ρ-干空气密度，kg/m³；L-盘管循环风量的体积流量，m³/h；d-空调房间的空气含湿量，g/kg干空气。
查焓湿图d1的值为19.537g/kg、d2的值为7.375g/kg；密度取1.2kg/m³；

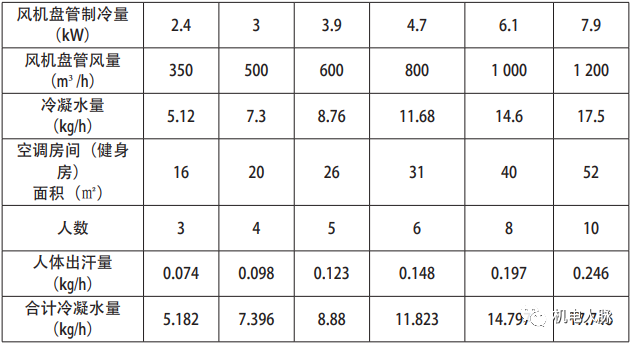

以健身房为例，按设计中常用的风机盘管的风量，在极端条件下的最大冷凝水产生量，计算各种型号的盘管冷凝水量如下表所示。
通常可以根据机组的冷负荷Q（kW）按下列数据近似选定冷凝水管的公称直径；
冷量管径冷量管径Q≤7kWDN＝20mmQ＝7.1～17.6kWDN＝25mmQ＝101～176kWDN＝40mmQ＝177～598kWDN＝50mmQ＝599～1055kWDN＝80mmQ＝1056～1512kWDN＝100mmQ＝1513～12462kWDN＝125mmQ12462kWDN＝150mm
注1）DN＝15mm的管道，不推荐使用。2）立管的公称直径，就与水平干管的直径相同。

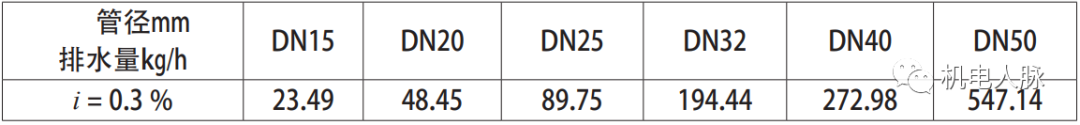

根据之前计算选取的冷凝水管管径与冷量的关系如下，供参考。
由于风机盘管及空调水系统管路都在写字楼办公区的吊顶上，存在漏水隐患。因此建议在空调设计和二次装修设计时应尽量使系统布置在房间端头，最大限度地留出没有水患的安全使用空间。运行维护人员应坚持定期对所有风机盘管的凝结水盘和凝结水主管进行检查和清洗。风机盘管空调系统的维护工作量比VAV系统要大许多，应安排足够的维保人员。
