许多没有接触过装修的业主可能对地插不是很熟悉，但地插在生活应用中已经非常普遍了，在商场、酒店、办公室等场所都有使用地插。
在进入了解地插学习前，简略的解答大家对地插常见的问题：
1、什么是地插❓
地插，插座的一种，顾名思义就是安装在地面的插座。
2、为什么要安装地插❓
地插一般设置在周围距离墙体较远，或墙体为玻璃幕墙，玻璃隔断不能安装插座的位置。例如：大堂中心位置、大堂休息区等区域。
安装地插是为了不方便插在墙壁或使用移动排插的情况，尤其在商场、酒店、办公室等空间，如果在墙壁拉线会影响美观和通行。
下面由华建工艺学会、华建环境设计研究所为大家讲述什么是地插！
▷目录
1、什么是地插
3、优缺点
4、使用范围、用途
5、施工工艺及通用施工图
1.什么是地插
地插通俗理解：
安装在地面用于与固定布线连接的插座，全称家用和类似用途地面插座，俗称地板插座。
市场上常见的地插类型：

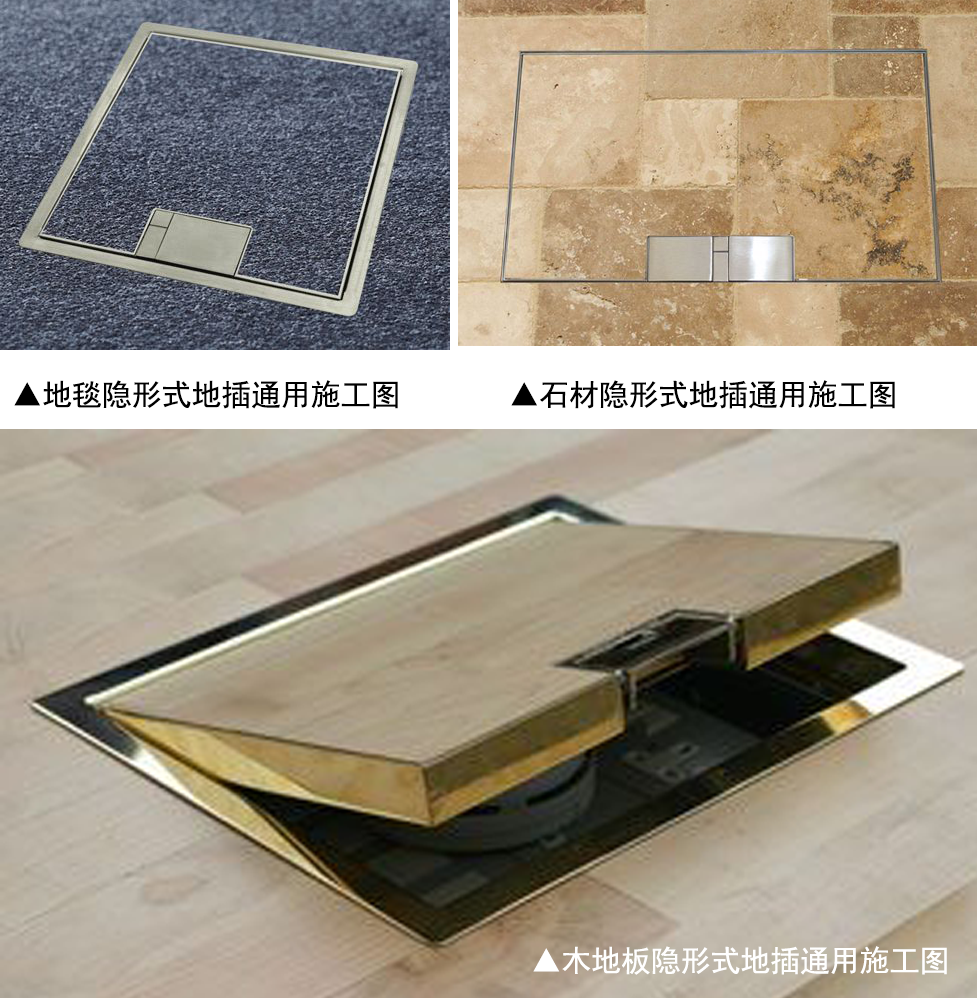

弹起式地面插座、开启式地面插座、螺旋式地面插座、滑动式地面插座、隐藏式地面插座。
△隐形式地面插座
△弹起式地面插座

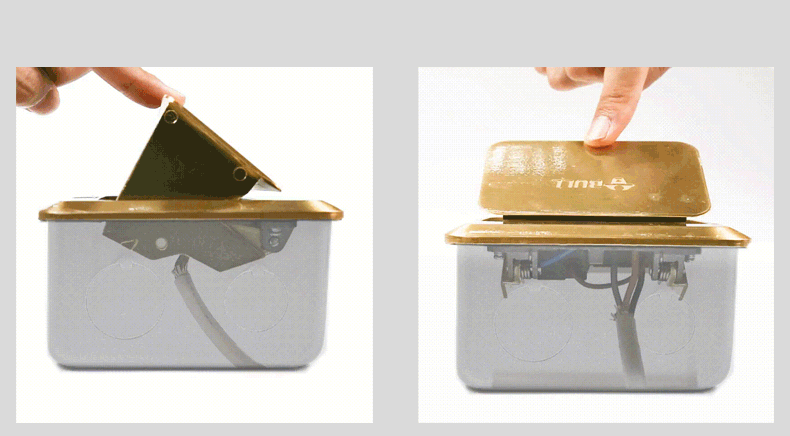

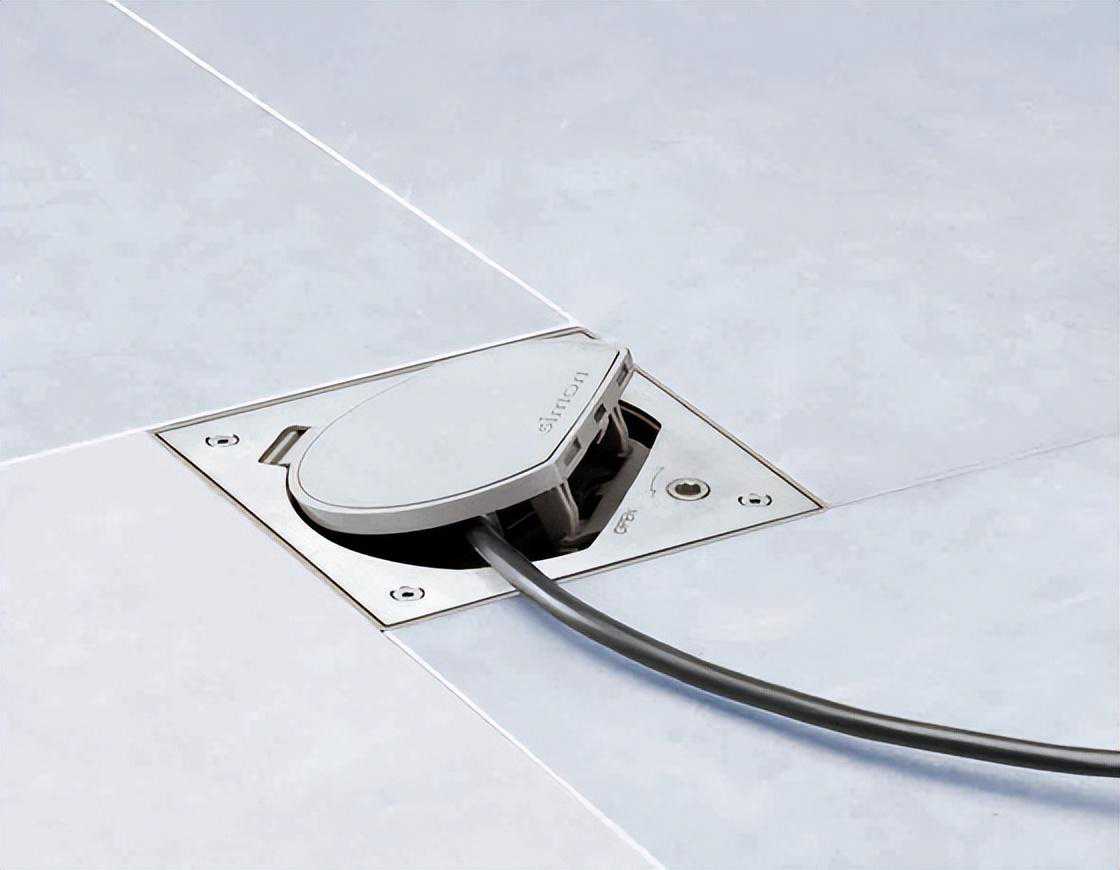

△螺旋式和开启式地面插座

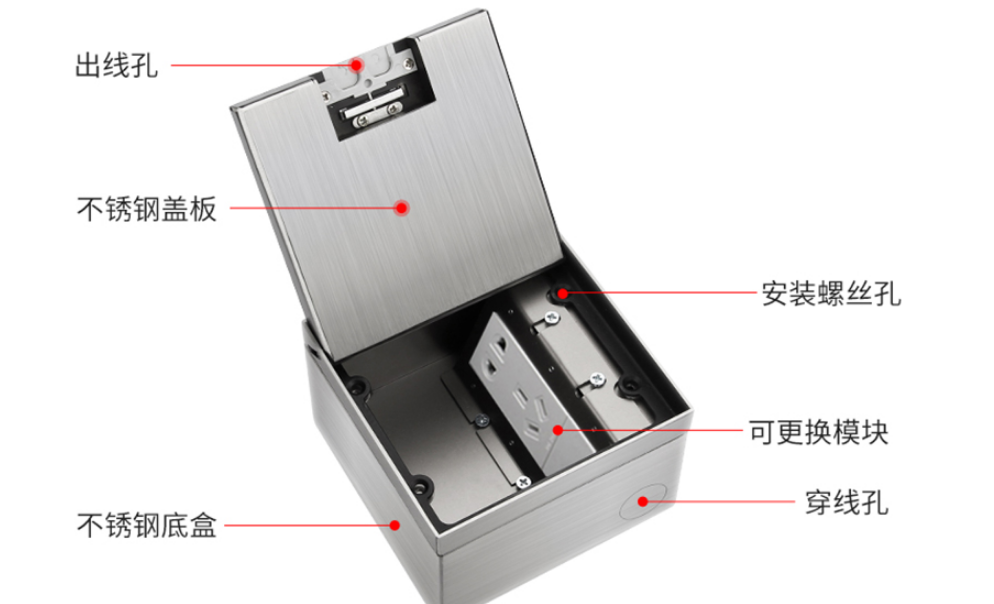

1.1组成：
地插一般由底盒、地插框架、插座模块组成。
1.2市面上的价格：
以一线城市为例，地插的价格在120~250元/套，具体价格受区域及品牌变化。
2.优缺点
01优点：
1、美观：近几年出现的隐藏式地插，地插外观可与地面融为一体，达到美观的效果。
2、方便：人们可以就地插电，无需采用插线板远处取电。
3、安装方便：可以适应不同的施工环境、不同结构及厚度的地面材质要求。
02材料缺点：
1、防护等级较低：地插需要较高的防水等级，如果不慎渗水会产生漏电、导电短路的危险。所以安装地插地方尽量不能使用拖把进行拖地清洗。
2、产品成本较高：市场上的地插相对于普通插座成本较高。

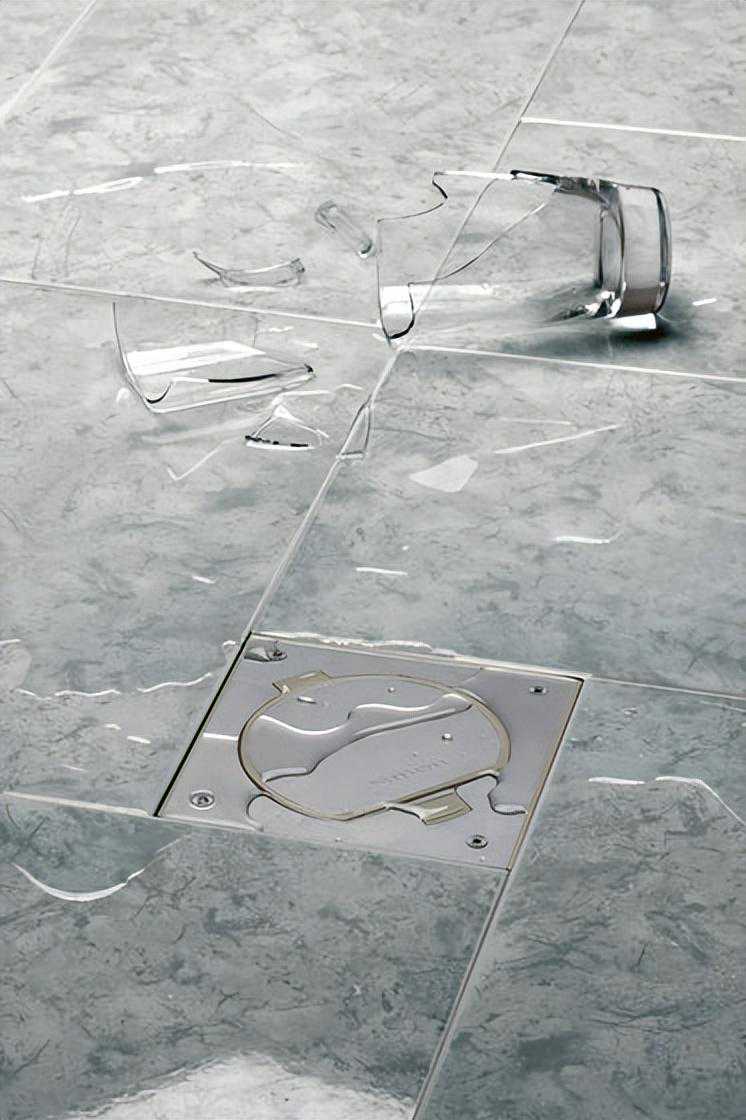

△防水地插
3.使用范围、用途
地插可以不需要通过插排或墙插来实现通电的特征：
建议以下场所应使用：
①大型建筑的酒店、商场、办公楼、会议室等需要打扫的公共空间；
②需要有办公需求的空间；
③需要经常在餐桌打火锅、在茶台上煮茶的空间。

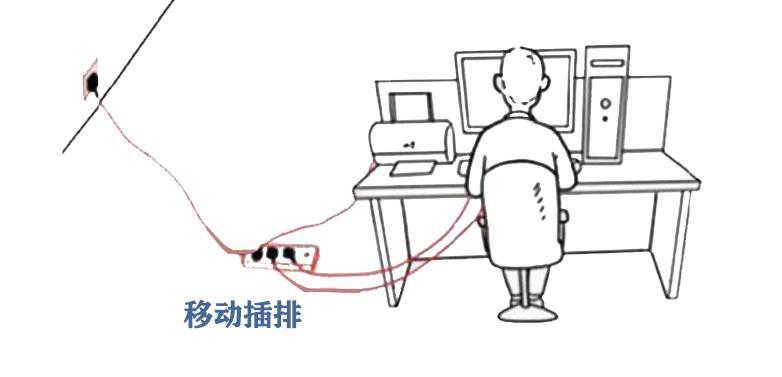

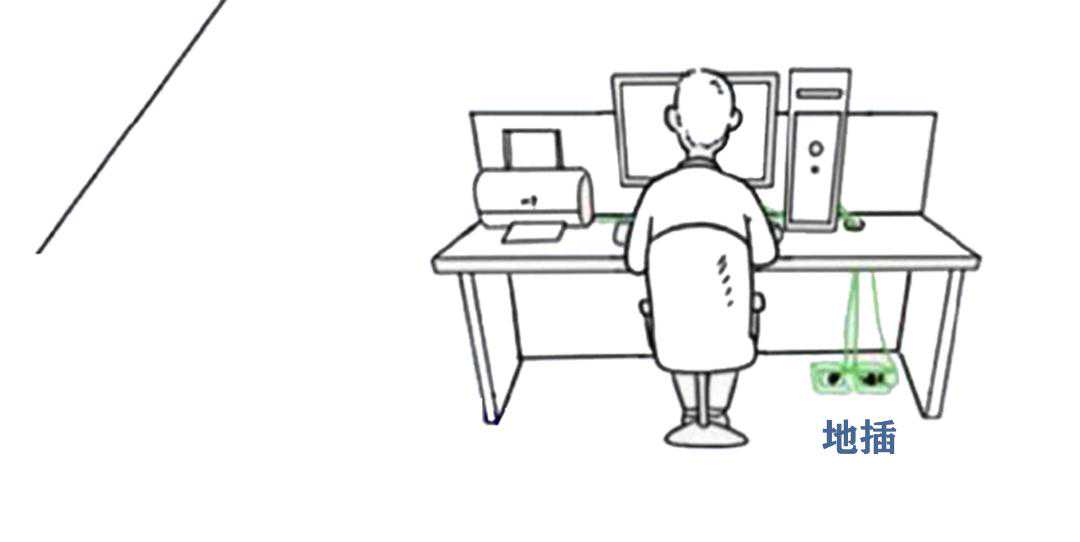

△地插相比移动插排方便美观

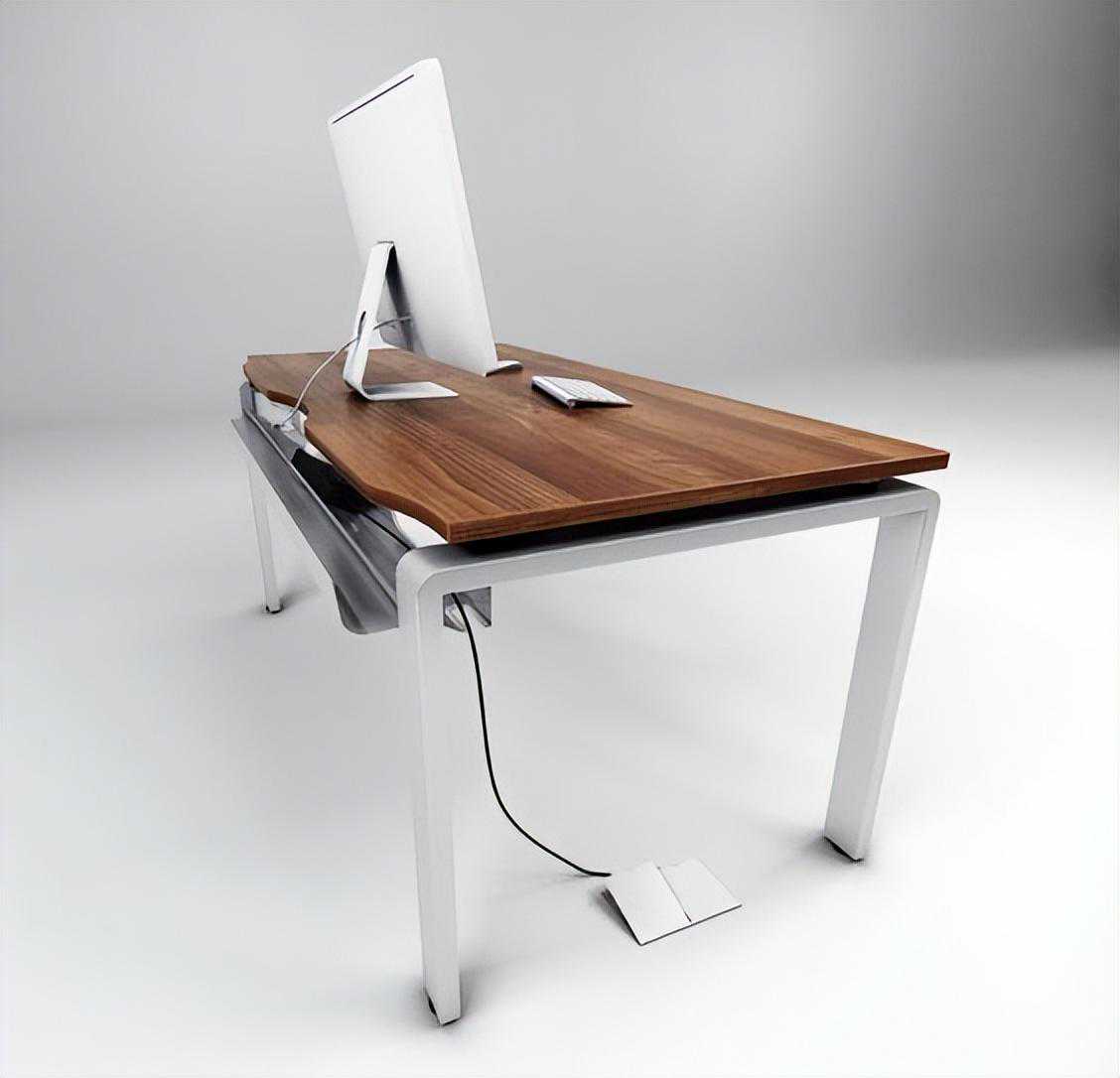

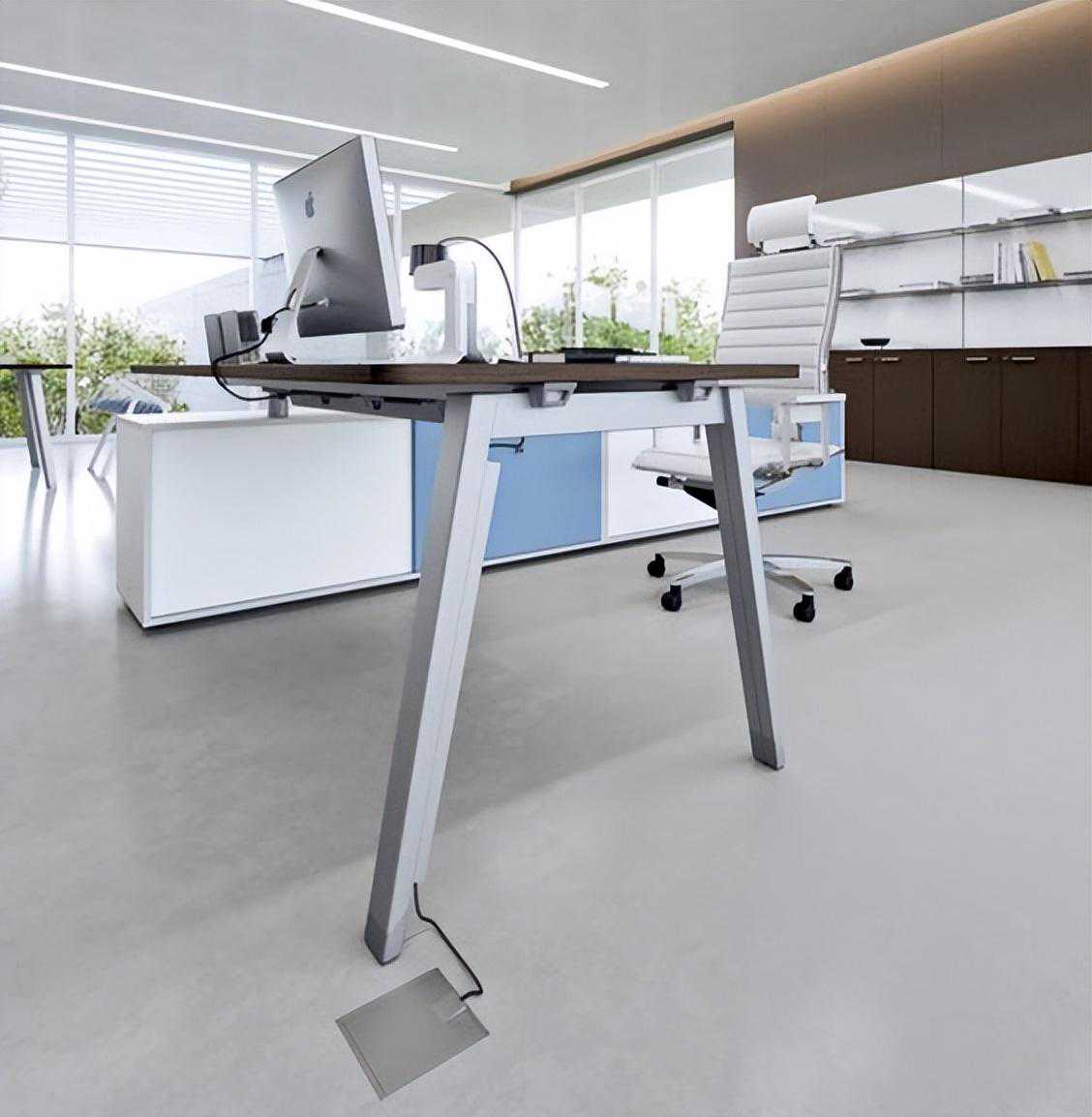

△办公需求
4.地插通用施工图
a施工顺序：
预埋配套的底盒留接线→地面找平把底盒需封盖好→在地砖开槽→接线安装地插面板→通电测试清理完成。
b注意要点：
1、地插需要注意防水；
2、注意地面收口的平整度。
4.1隐形式地插：

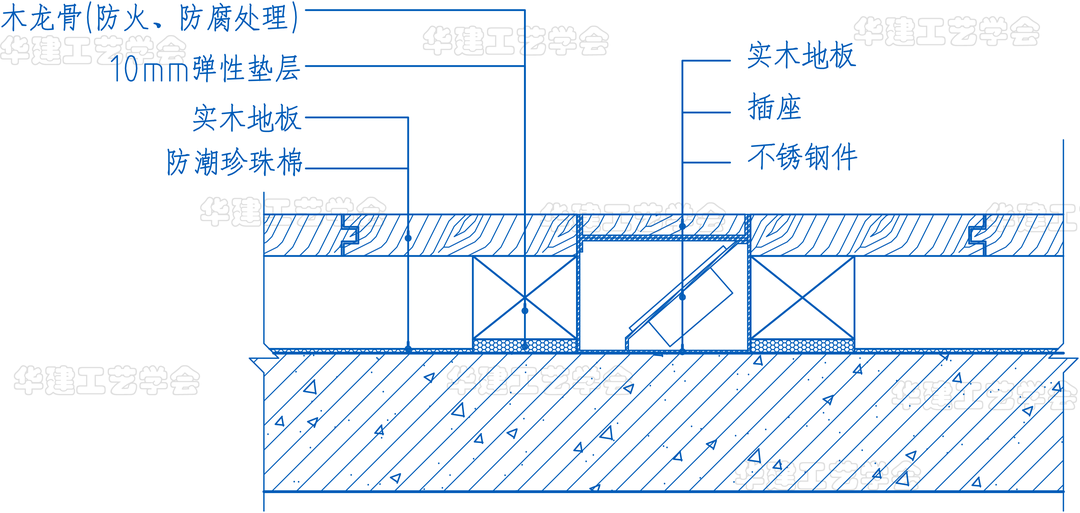

△木地板隐形式地插通用施工图

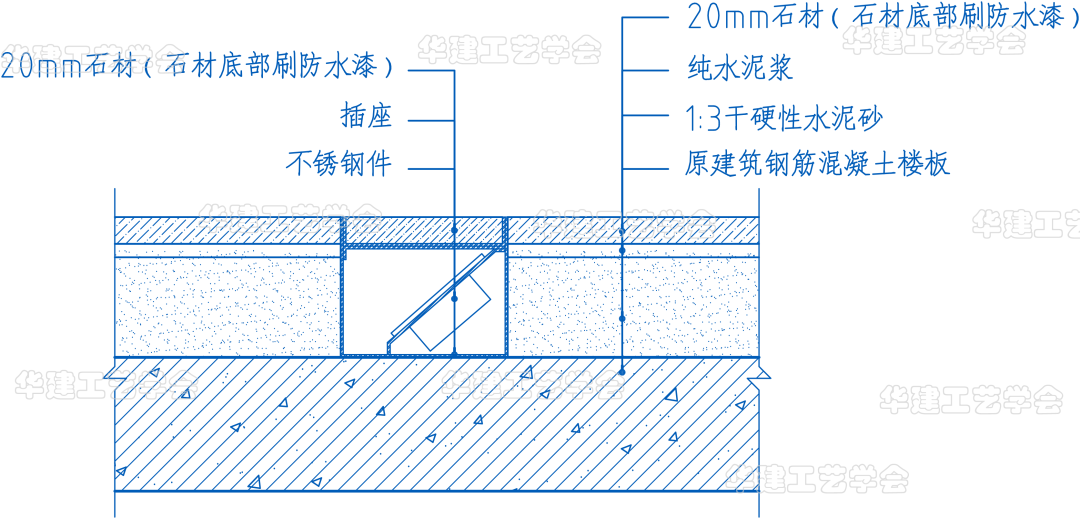

△石材隐形式地插通用施工图

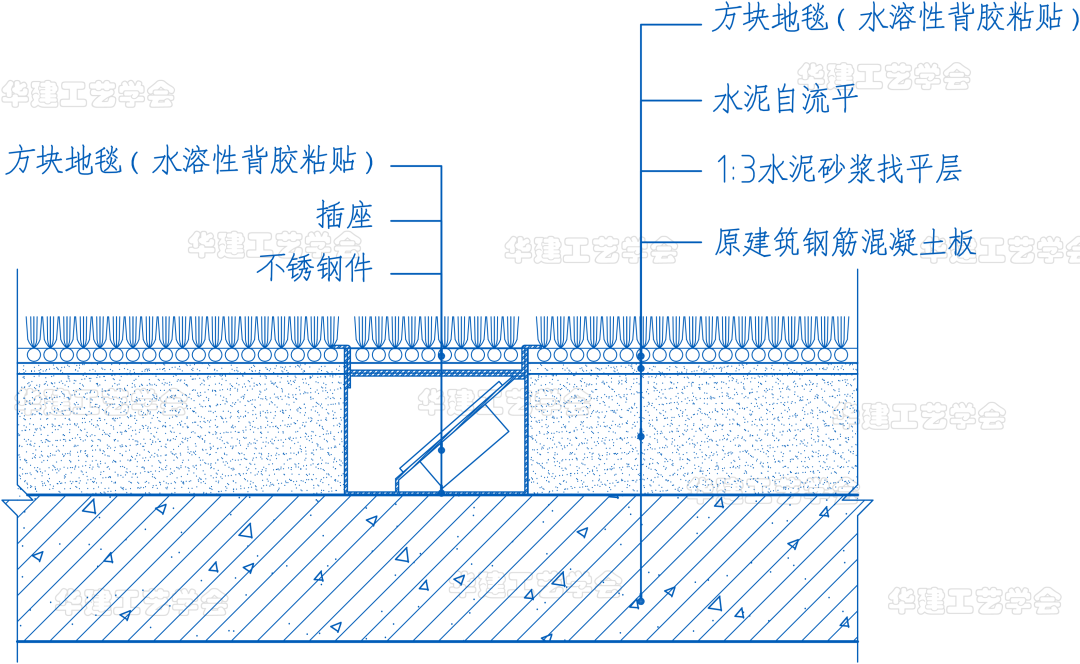

△地毯隐形式地插通用施工图

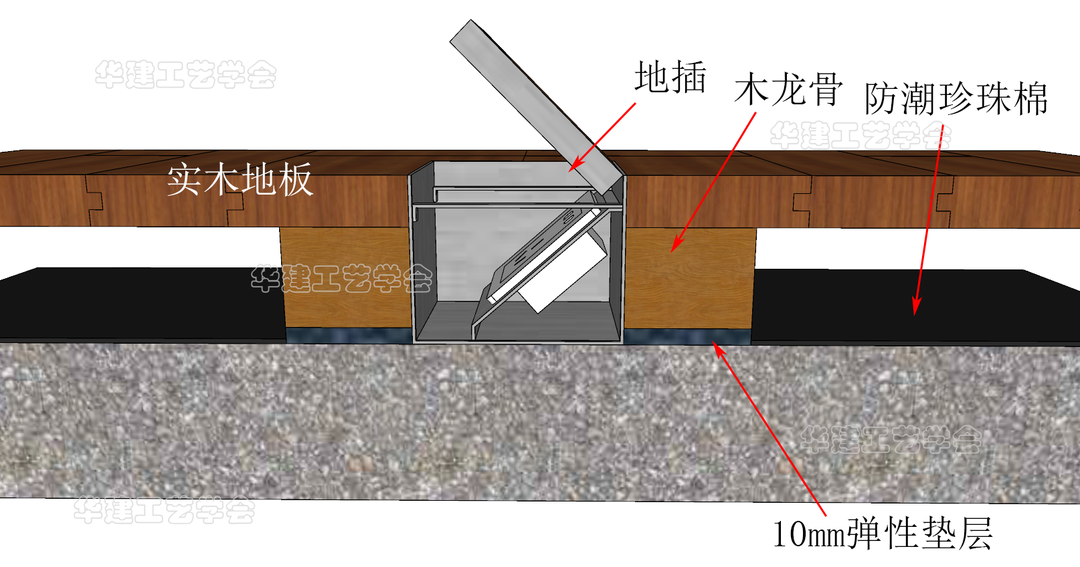

△木地板隐形式地插模型

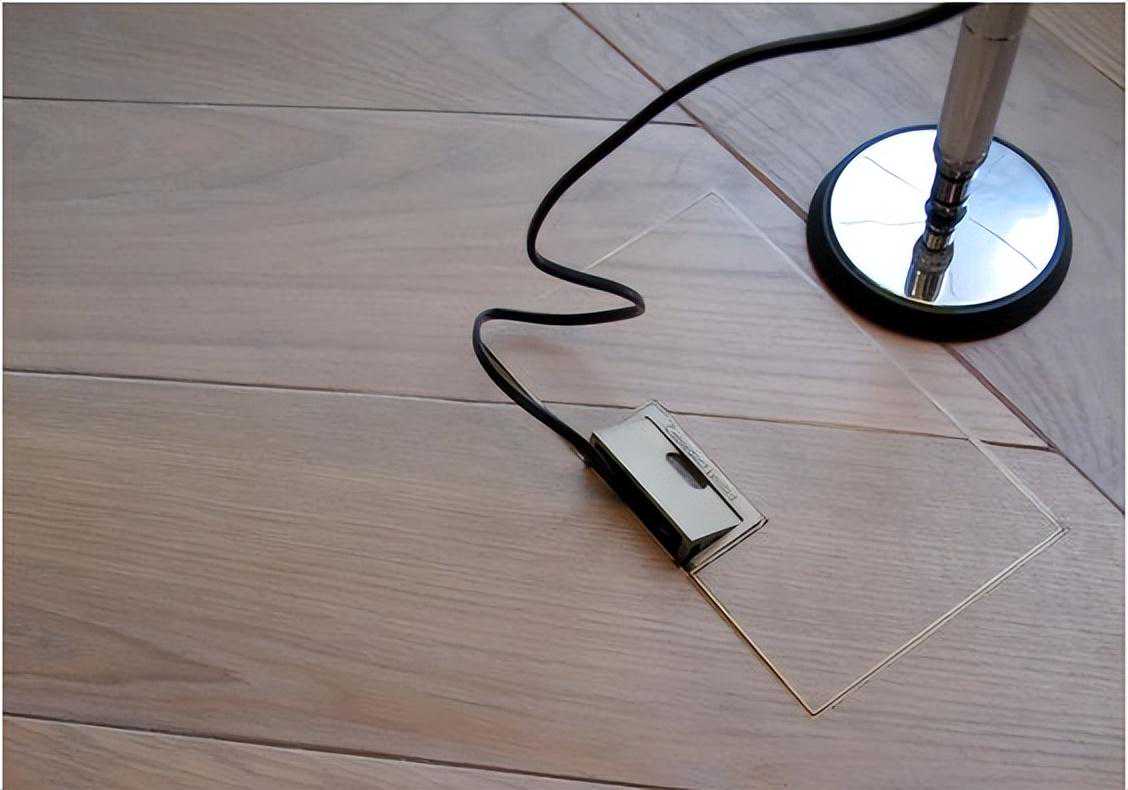

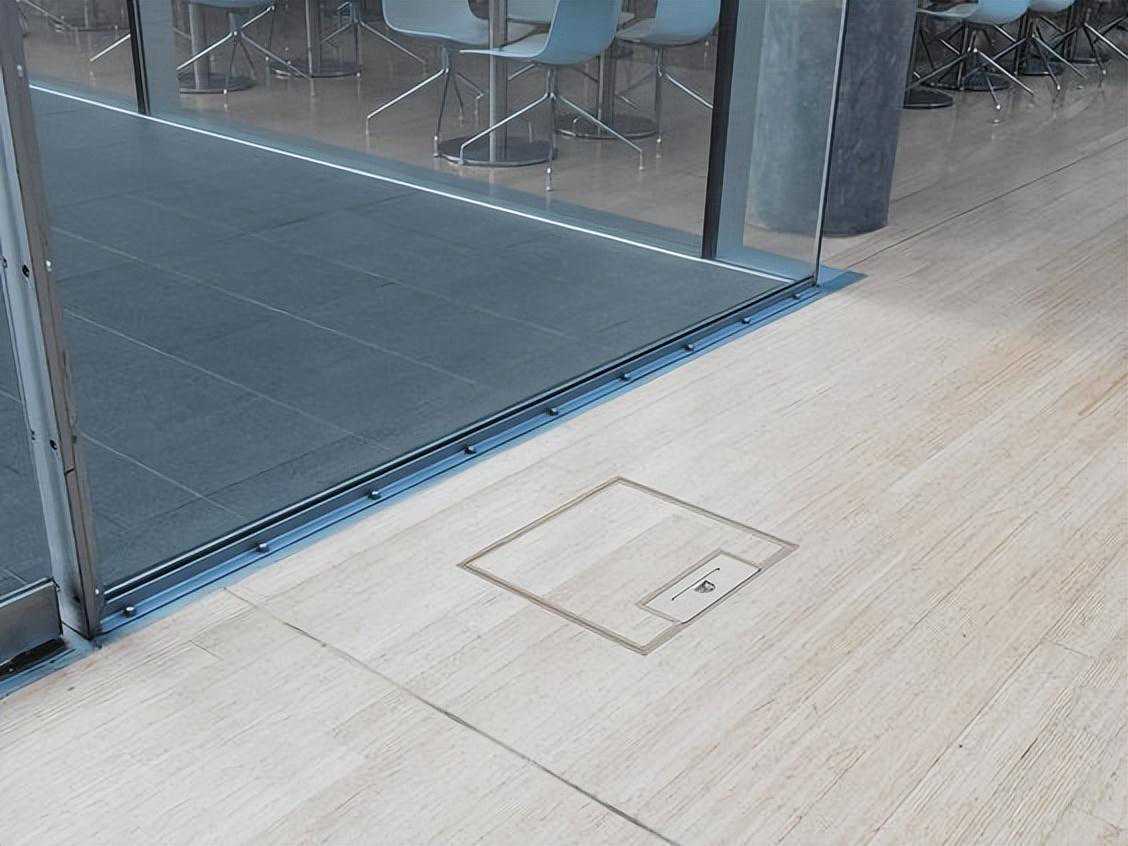

△隐形式地插实景图
4.2明装式地插：
△明装式地插通用施工图
△明装式地插模型
△明装式地插实景图
施工图内容出自“华建工艺学会官网”
更多通用施工图
可到华建工艺学会下载
本文编写单位
华建环境设计研究所编写
审校：廖炽伟、范丝燕
发布于2022年9月
“地插通用型施工图？HJSJ-2022”
文案由华建工艺学会的团队发布
主要面向学生
由于文案的教学特点
它的内容可以自由复制、打印和分发
禁止商业用途
往期精彩
Pastpurecolor
↓↓
往期精彩
Pastpurecolor
↓↓

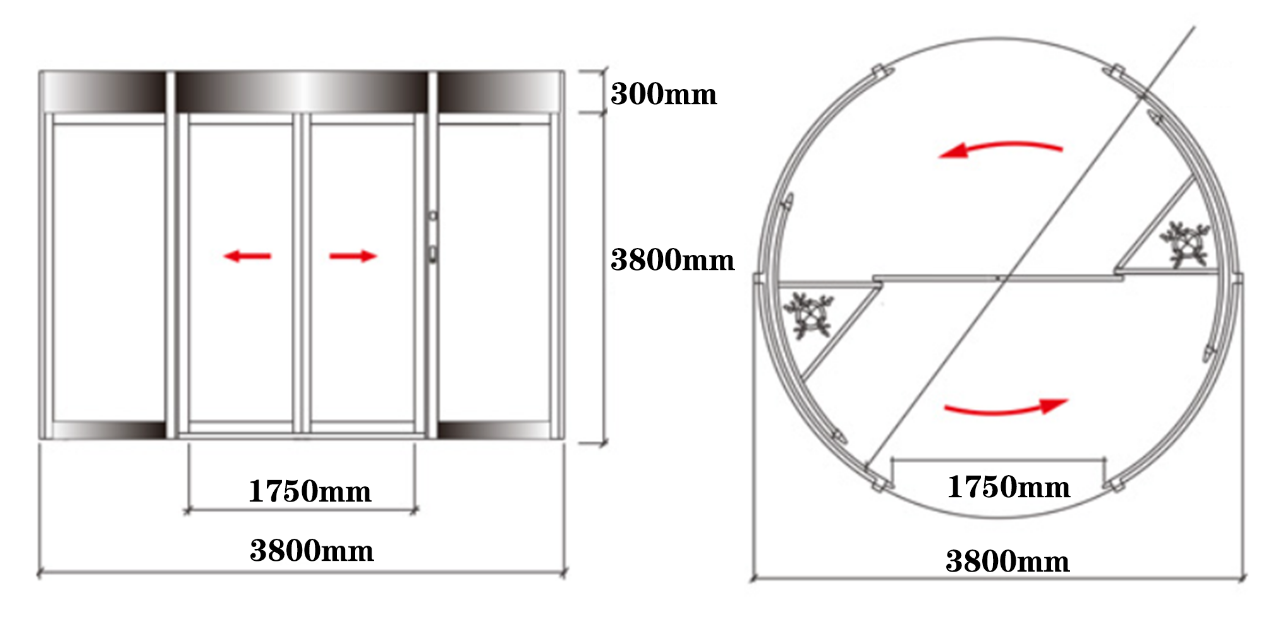

什么是旋转门？HJSJ-2022
